Zoom sur l’installation des panneaux solaires

L’installation de panneaux solaires chez soi offre de nombreux avantages. Il est possible de faire appel à un installateur professionnel, mais aussi d’acheter des kits solaires prêts à poser. Hetty vous explique comment poser des cellules photovoltaïques chez vous.

Article mis à jour le 1 février 2021
Sommaire :

    Comment installer des panneaux solaires ?

    L’installation de panneaux solaires peut être effectuée par un installateur professionnel spécialisé dans le domaine photovoltaïque. Le cas échéant, recourir à un artisan certifié RGE peut permettre de profiter de certaines aides de l’État (prime à l’autoconsommation).

    Des kits prêts à poser sont également disponibles dans le commerce. Destinés à tout particulier qui souhaite produire et autoconsommer de l’énergie thermique ou de l’électricité, ils s’accompagnent d’un schéma de montage.

    Les démarches administratives

    Un projet d’autoconsommation solaire en vue ? Sachez que la pose de cellules solaires s’accompagne avant tout de formalités administratives.

    1. L’autorisation d’urbanisme

    Suivant la nature de votre installation photovoltaïque, vous devrez tout d’abord effectuer des démarches auprès de votre mairie.

    • Si l’installation solaire est prévue sur toiture ou si elle dépasse 1,80 mètre de hauteur, il faut déposer une déclaration préalable de travaux auprès de la mairie au moyen du Cerfa 17703.
    • Si la puissance délivrée est supérieure à 250 kW, il est nécessaire de déposer un permis de construire.
    Si l’habitation destinée à accueillir l’installation photovoltaïque se trouve dans une zone classée, l’Architecte des Bâtiments de France pourra refuser le projet. Dans tous les cas, il est préférable de consulter le plan local d’urbanisme afin de vérifier les règles à respecter en matière de travaux d’aménagement.

    2. Les démarches auprès du gestionnaire de réseau

    Dans le cas d’une installation photovoltaïque en autoconsommation, il est nécessaire de contacter le gestionnaire du réseau de distribution d’électricité pour soumettre une convention d’autoconsommation sans injection (CACSI).

    Si l’installation vise une vente partielle ou totale de la production, il faut conclure avec lui un Contrat de Raccordement, d’Accès et d’Exploitation (CRAE) et produire une attestation de conformité électrique (Consuel).

    3. L’assurance habitation

    Enfin, il faut vérifier que l’assurance multirisque habitation couvre bien les dommages liés aux panneaux solaires, tant en matière de responsabilité civile que de dommage aux biens. En l’occurrence, une installation photovoltaïque génère des risques accrus d’incendie. Dans tous les cas, il faut déclarer son installation photovoltaïque à son assureur pour éviter les mauvaises surprises.

    Outre la responsabilité civile, qui couvre les dommages causés aux tiers, certaines garanties peuvent couvrir votre installation au titre du vol, du vandalisme ou des dégâts causés par des aléas naturels. Au vu du coût d’une installation solaire, ces garanties complémentaires peuvent être utiles.

    En cas de revente totale ou partielle de votre production d’électricité, vous êtes considéré comme un producteur d’électricité. Vous devez remettre au gestionnaire du réseau public d’électricité dont vous dépendez un justificatif attestant que vous êtes couvert au titre de la responsabilité civile.

    L’installation des cellules photovoltaïques

    Après les démarches administratives viennent les travaux. En pratique, l’installation de panneaux solaires sur toiture respecte les étapes suivantes :

    1. Définition de la zone de pose,
    2. Fixation des rails et des profilés sur la toiture,
    3. Pose de l’onduleur,
    4. Mise à la terre de l’installation,
    5. Fixation et raccordement des panneaux solaires,
    6. Connexion du connecteur femelle au connecteur mâle,
    7. Branchement de l’installation à une prise électrique.

    A noter que les panneaux photovoltaïques rigides sont le plus souvent fixés sur des rails métalliques. Les modalités de fixation des rails dépendent directement du type de couverture : bac acier, ardoises, tuiles, lauzes, bardeaux bitumeux… Dans tous les cas, ils doivent être solidement fixés à la toiture, en veillant à limiter la prise au vent.

    Des équerres en métal permettent ensuite d’incliner les panneaux pour optimiser leur exposition aux rayons du soleil. Les cellules photovoltaïques offrent un meilleur rendement lorsqu’elles sont orientées plein sud, selon une inclinaison comprise entre 30 et 35 °.

    Pour autant, une exposition à l’aise ou à l’ouest peut également être retenue, selon la configuration de l’habitation. Il convient néanmoins de faire attention aux zones d’ombres projetées par les cheminées, les arbres ou tout autre élément environnant. De fait, toute zone d’ombre réduit la rentabilité et d’une installation photovoltaïque.

    Quels outils pour installer des panneaux photovoltaïques ?

    Installer des panneaux photovoltaïques est une opération qui peut être effectuée avec des outils basiques : perceuse-visseuse, kit d’embouts, pinces électriques… Des gants peuvent également être utiles pour manipuler les panneaux et éviter de les faire tomber.

    Il faut bien entendu se munir d’une échelle, voire d’un échafaudage, si les panneaux solaires sont destinés à être installés sur toiture, et respecter les règles de sécurité inhérentes aux travaux en hauteur.

    Qu’est-ce qu’un kit solaire ?

    Un kit solaire se compose de tous les éléments et matériels requis pour monter soi-même une installation photovoltaïque :

    • panneaux solaires,
    • rails métalliques,
    • équerres d’inclinaison,
    • visserie,
    • câbles,
    • onduleur ou micro-onduleurs,
    • notice de montage.

    Un kit solaire peut également comporter des batteries destinées à stocker l’électricité produite en vue de la consommer ultérieurement.

    Bon à savoir

    Certains kits solaires se composent de micro-onduleurs qui peuvent être installés sous les panneaux. Particulièrement discrets, ils offrent l’avantage d’un gain de place en plus d’être esthétiques.

    Comment choisir la puissance d’un kit solaire ?

    Pour connaître la puissance dont vous avez besoin dans le cadre d’un projet d’autoconsommation solaire, retenez qu’un panneau solaire d’une puissance d’1 kWc produit en théorie entre 900 et 1100 kWh par an.

    Sachez néanmoins qu’en pratique, le rendement d’un panneau solaire dépend de différents critères, comme le niveau d’ensoleillement ou la température à laquelle les cellules photovoltaïques sont exposées. La puissance de crête communiquée par les fabricants ne constitue qu’une information théorique.

    Quel est le prix des panneaux solaires ?

    Lorsque l’on recourt à un installateur professionnel, le prix d’une installation photovoltaïque oscille entre 2500 et 3000 € par kWc en incluant la fourniture et la pose.

    Le prix des kits solaires autonomes débute à 400 € en magasin de bricolage. Les kits prêts à installer proposés dans le commerce se concentrent principalement autour de la gamme des panneaux solaires à poser au sol. Certains modèles adhésifs sont également disponibles.

    Pour vous aider dans votre choix, voici quelques exemples de prix de kits solaires destinés à l’autoconsommation.

    Type de kit Puissance nominalePrix généralement constaté
    Kit autoconsommation raccordé au réseau public de distribution de l’électricité365 W750 €
    Kit autoconsommation pour habitat isolé non raccordé au réseau public de distribution de l’électricité365 W965 €
    Kit solaire nomade pour camping-car115 W340 €

    A savoir que certains kits solaires sont évolutifs. Leur puissance peut être augmentée en ajoutant des cellules photovoltaïques et des micro-onduleurs supplémentaires.

    Comment raccorder des panneaux solaires ?

    Une fois les cellules solaires installées, il reste à les raccorder électriquement. Voici quelques rappels de base avant d’assurer ces travaux.

    Chaque panneau solaire est équipé de deux bornes : un fil électrique positif (ou fil +) et un fil électrique négatif (ou fil -). Deux choix sont possibles : relier les panneaux en série ou en parallèle.

    • Le montage en parallèle consiste à relier ensemble les fils électriques positifs d’une part et les fils électriques négatifs d’autre part.
    • Le montage en série consiste à relier le fils + du premier panneau au fil – du deuxième panneau et ainsi de suite.

    Sur le principe, le montage en série augmente la tension générale alors que le branchement parallèle augmente le courant. En matière d’installation solaire, il est préférable de disposer d’une tension élevée et d’un courant plus faible. Le montage en série est donc à privilégier s’agissant d’une installation photovoltaïque.

    Une fois les panneaux montés en série, il faut les raccorder au tableau électrique et à l’onduleur. Pour mémoire, les panneaux solaires génèrent du courant continu, que l’onduleur transforme en courant alternatif.

    La phase, le neutre et le câble de terre des panneaux solaires doivent être reliés au tableau électrique. La phase et le neutre, qui sont en courant continu, peuvent ainsi être reliés au disjoncteur, lui-même en courant continu. Puis, le disjoncteur peut être relié à l’onduleur.

    Le câble de terre doit être relié à une borne de terre disponible dans le tableau électrique, laquelle est reliée au piquet de terre de l’installation. Un câble de terre relie également le tableau électrique et l’onduleur. À savoir que la mise à la terre est indispensable pour garantir la sécurité de l’installation électrique. Un parafoudre peut également être utile pour protéger votre installation électrique et votre onduleur des orages.

    search

    L’installation des panneaux et la sécurité !

    Pour garantir la sécurité de votre installation, respectez scrupuleusement le schéma de montage fourni. Et si vous n’êtes pas à l’aise avec les travaux électriques, confiez la pose de vos panneaux à un installateur de panneaux solaires.


    POUR ALLER PLUS LOIN, CONSULTEZ ÉGALEMENT :

    kit solaire

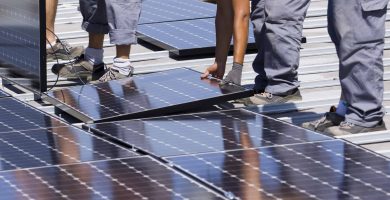

    Kit solaire : fonctionnement, prix et avantages

    Les kits solaires ont le vent en poupe. Et pour cause : ils permettent aux particuliers d’autoconsommer l’électricité qu’ils produisent et de réaliser d’intéressantes économies sur leurs factures d’énergie. Mais qu’est-ce qu’un kit solaire ? Comment le choisir ? Est-ce rentable ? On fait le point. Qu’est-ce qu’un kit solaire ? Un kit solaire est …

    Zoom sur l’installation des panneaux solaires Lire la suite »

    En savoir +
    Focus sur les installateurs de panneaux solaires

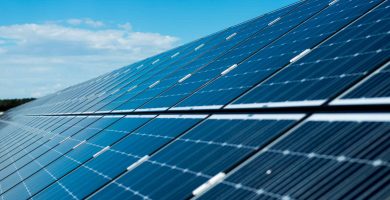

    Focus sur les installateurs de panneaux solaires

    Vous envisagez l’installation de panneaux photovoltaïques chez vous ? Faites appel à un installateur de panneaux solaires. Expert de l’énergie photovoltaïque, ses services offrent la garantie d’une installation au fonctionnement optimal et d’un investissement 100% rentable. Et s’il est certifié RGE, vous pourrez peut-être profiter d’une aide financière. Qu’est-ce qu’un installateur de panneaux solaires ? …

    Zoom sur l’installation des panneaux solaires Lire la suite »

    En savoir +
    Prix panneaux solaires

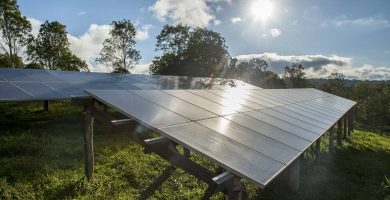

    Quel est le prix des panneaux solaires ?

    Installer des panneaux solaires chez soi peut être un bon moyen de réduire ses factures d’électricité. Mais la rentabilité d’une installation photovoltaïque dépend en premier lieu de son coût. Quel est le prix des panneaux solaires ? Sont-ils vraiment rentables ? Hetty vous dit tout. Quel est le prix d’une installation photovoltaïque ? En moyenne, …

    Zoom sur l’installation des panneaux solaires Lire la suite »

    En savoir +
    raccordement panneaux solaires

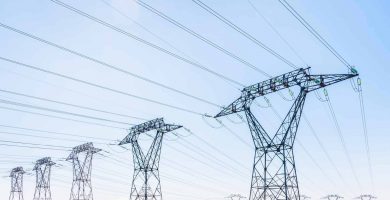

    Tout savoir sur le raccordement des panneaux solaires

    Comment raccorder votre installation de production d’électricité au réseau ? Combien ça coûte ? Quelles sont les étapes à respecter ? On vous explique tout ce qu’il faut savoir sur le raccordement des panneaux solaires. Quel raccordement pour vos panneaux solaires ? Installer des panneaux solaires sur votre toiture est une bonne façon d’utiliser une …

    Zoom sur l’installation des panneaux solaires Lire la suite »

    En savoir +
    tarif rachat photovoltaique

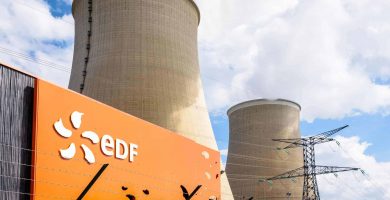

    Tarif de rachat photovoltaïque : comment vendre vos kWh d’électricité solaire ?
